一、减材加工的物理机制与技术突破

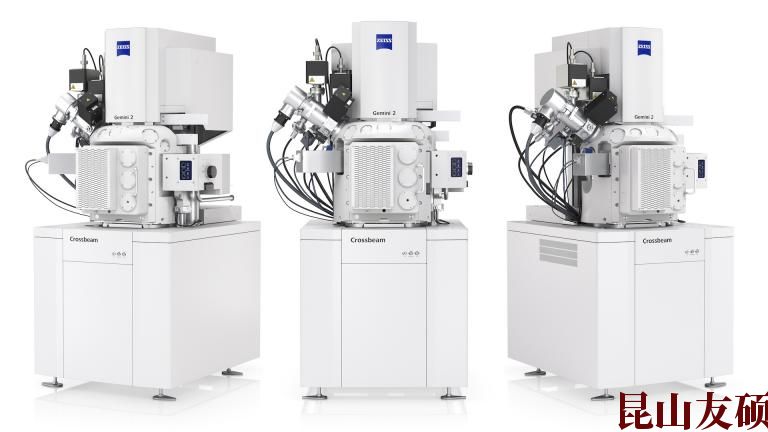

　　聚焦离子束丽江扫描电镜(Focused Ion Beam, FIB-SEM)技术作为纳米制造领域的核心手段，其物理溅射机制建立在动量传递理论基础上。当高能离子(典型能量范围5-30keV)轰击材料表面时，通过级联碰撞过程将靶材原子逐层剥离，这一过程可实现理论极限达0.5nm的纵向分辨率。在离子源选择方面呈现多元化发展趋势：

　　镓离子(Ga⁺)体系

　　液态金属离子源(LMIS)技术成熟度更高，在20-30keV能量范围内溅射产率达3-5 atoms/ion(以Si为参照)，成为电路修整、透射电镜样品制备的行业标准。但其固有的缺陷包括：约20nm厚的非晶化损伤层、Ga⁺在晶界处的偏聚效应(浓度可达10¹⁸ atoms/cm³)、以及引发的应力场畸变(局部应变>1%)。

　　轻离子(He⁺/Ne⁺)革新

　　氦离子显微镜(HIM)的兴起带来革命性突破：

　　相互作用体积缩小至Ga⁺的1/10(30keV下<10nm³)

　　穿透深度降低3-5倍(在Si中约100nm vs Ga⁺的300-500nm)

　　二次电子产率提升2个数量级，支持亚纳米级成像

　　重离子(Xe⁺/Au⁺)应用

　　等离子体FIB系统(如Tescan GAIA3)采用Xe⁺离子时，材料去除速率可达Ga⁺的50倍(对Cu的溅射率>50μm³/min)，在大规模集成电路的失效分析中展现独特价值。

　　二、材料科学中的精密制样技术

　　(1)TEM样品制备方法论

　　现代FIB-TEM工作流程包含七个关键步骤：

　　① 保护层沉积(电子束/离子束辅助沉积50-200nm Pt或C层)

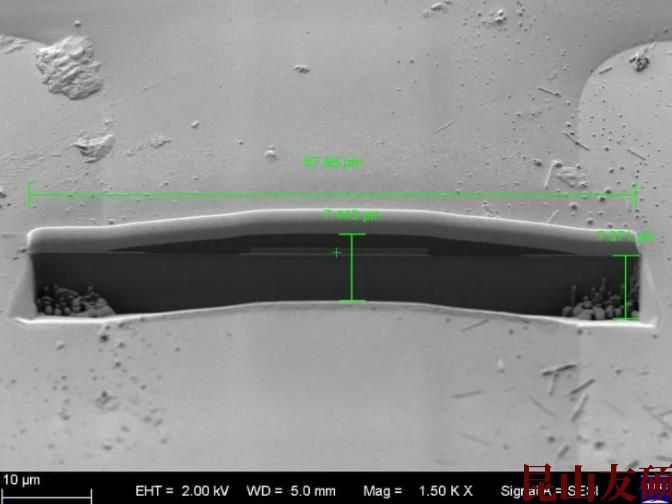

　　② 粗铣削(30kV，20-50nA束流切除>90%材料)

　　③ 精抛光(5-10kV，100pA-1nA束流逐步减薄)

　　④ 倾转样品台应用(±45°摆动消除窗帘效应)

　　⑤ 低损伤终处理(2kV离子束轻抛光)

　　⑥ 冷冻传输(针对生物样品维持-180℃环境)

　　⑦ 原位lift-out技术(Omniprobe纳米机械手操作)

　　Ne-FIB系统(如Zeiss ORION NanoFab)在制备高纯半导体样品时，可将界面污染控制在0.1at%以下，相较Ga-FIB提升两个数量级。

　　(2)原子探针断层(APT)样品制备

　　曲率半径控制涉及三级加工策略：

　　初级成型：环铣直径10μm，30nA束流

　　中级精修：环铣直径3μm，3nA束流

　　锐化：同心圆模式，50pA束流

　　最新研究表明，采用Ne⁺离子后处理可使Ga掺杂浓度从2.5%降至0.3%，显著提升场蒸发数据质量。

　　三、半导体工业中的关键应用

　　(1)光掩模修复技术演进

　　技术代际修复精度适用缺陷类型代表系统

　　代Ga⁺>50nm不透明缺陷FEI Vectra

　　第二代He⁺10-20nm相移缺陷Zeiss Orion Plus

　　第三代H⁺<5nmEUV多层膜IMS Nanofabrication

　　气体辅助刻蚀(GAE)技术配合XeF₂前驱体，可将Cr掩模的修复速度提升8倍，同时保持<1nm边缘粗糙度。

　　(2)三维集成电路编辑

　　通过多束协同策略实现：

　　顶层互联修改：Xe⁺等离子体FIB(100μm³/min去除率)

　　中层通孔加工：Ne⁺束(深宽比10:1)

　　底层晶体管修复：He⁺束(单纳米精度)

　　TSV(Through-Silicon Via)加工中，Xe-FIB可实现直径300nm、深径比20:1的垂直通孔，侧壁锥度<89°。

　　四、量子材料研究的独特贡献

　　超导涡旋调控

　　在Bi₂Sr₂CaCu₂O₈晶体中，Ga-FIB可制备宽度<50nm的约瑟夫森结阵列，临界电流密度调控范围达10³-10⁶ A/cm²。

　　拓扑量子态工程

　　通过FIB诱导应变(局部应力>2GPa)，在WTe₂中实现了可调控的量子化霍尔平台，迁移率保持>10⁴ cm²/Vs。

　　单光子源制备

　　金刚石NV色心周围的光子晶体腔加工中，He-FIB可实现Q因子>10⁴的L3型缺陷腔，光子收集效率提升40倍。

　　五、技术挑战与未来方向

　　当前面临三大核心问题：

　　加工深度限制(<100μm实用化瓶颈)

　　晶格损伤的定量预测模型缺失

　　多物理场耦合加工理论不完善

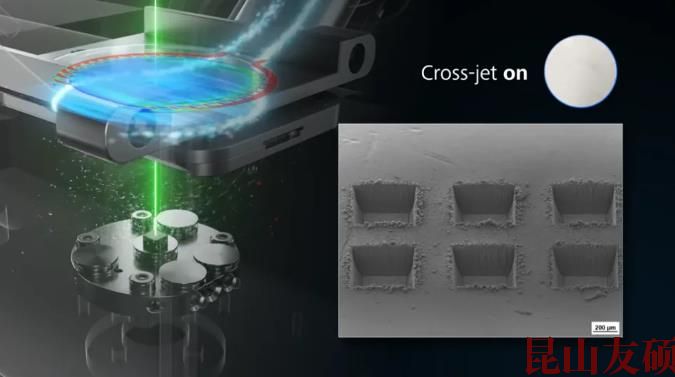

　　新兴的激光辅助FIB(LA-FIB)技术将脉冲激光(波长266-1064nm)与离子束同步，有望将加工效率提升100倍的同时，将热影响区控制在50nm以内。
